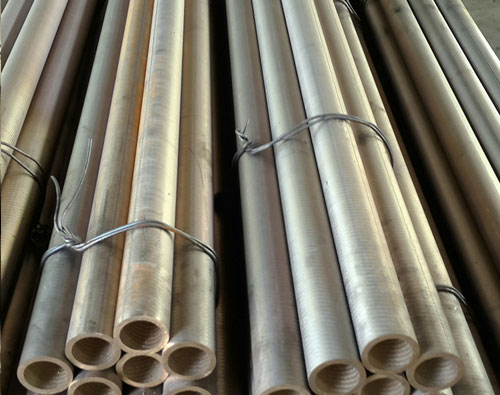

锡青铜管如何选择适合工业用的型号？

选择适合工业用的锡青铜管型号时，需要综合考虑使用场景、性能需求、工况条件以及成本效益，以下是关键步骤和核心要点：

一、根据工业需求锁定关键性能指标

1. 力学性能：强度、硬度、塑性

重载/高压场景（如液压系统、重型机械管）：需高抗拉强度（≥500MPa）、硬度（≥150HB），选QSn10-1、QSn7-0.2；

弹性要求高（如仪表弹簧管、密封件）：需高弹性限度，选QSn6.5-0.1（弹性模量稳定）；

需要弯曲/成型加工（如复杂管路）：需良好塑性（伸长率≥10%），选QSn4-3、QSn4-4-2.5。

2. 抗磨性：应对摩擦/磨损工况

高滑动速度/负载（如轴承套、活塞环管）：优先QSn10-1，或加Pb的QSn4-4-2.5（自润滑性好）；

轻载/低速：可选QSn4-3（成本低且够用）。

3. 耐蚀性：介质兼容性

淡水/海水环境（如船舶管道、冷却系统）：锡青铜本身耐淡水、海水腐蚀，但QSn4-3因含Zn，耐蚀性略逊于QSn6.5-0.1（纯Cu-Sn-P体系更稳定）；

酸碱/化工介质：若接触弱酸弱碱，需确认材质耐蚀性（锡青铜对硫酸、盐酸耐蚀性差，需避免；对氨水敏感，忌用）；

食品/医药级：需选无铅（Pb≤0.01%）的QSn6.5-0.1（符合GB/T 5231或FDA标准）。

4. 导电性：电气相关应用

电接触/导电管（如开关触点、母线套管）：选QSn6.5-0.1（导电率≈15%IACS，高于其他高锡牌号）；

非电气场景无需优先考虑。

二、结合工况细节细化选型

1. 压力与温度范围

高压管（如液压管，压力＞16MPa）：需管材壁厚足够（按GB/T 1527计算壁厚），且材质强度高（QSn10-1），避免爆管；

高温管（如发动机冷却管，温度100~200℃）：选QSn6.5-0.1或QSn4-3。

2. 连接方式

焊接管：需选焊接性能好的牌号（如QSn4-3，磷青铜QSn6.5-0.1焊接性稍差，需预热）；

螺纹连接：需考虑管材的可加工性。

3. 尺寸与规格

工业管的常用规格：外径Φ6~Φ200mm，壁厚0.5~20mm（按GB/T 1527《铜及铜合金拉制管》）；

若需薄壁管（如仪表管，壁厚＜1mm）：选塑性好的QSn4-3（拉制不易开裂）；厚壁管（壁厚＞10mm）：选QSn10-1（强度支撑）。

三、验证与测试（关键！）

选型后建议通过小批量试样验证：

做压力测试（按工作压力1.5倍保压）；

做抗磨试验（模拟实际摩擦工况，测磨损量）；

做耐蚀试验（浸泡介质中观察腐蚀速率）；

若用于食品/医药，需第三方检测（如SGS）确认重金属溶出量。

总结选型流程

列出工况需求：压力、温度、介质、载荷类型、连接方式；

匹配核心性能：重载→高强度（QSn10-1），弹性→QSn6.5-0.1，抗磨→QSn10-1/QSn4-4-2.5；

核对成分与标准：确保符合行业规范（如ASTM B139、EN 1982）；

成本优化：在满足性能前提下选低成本牌号；

试样验证：避免批量风险。

通过以上步骤，可准确锁定适合工业场景的锡青铜管型号，平衡性能与成本。
